Постоянные проволочные общего применения изолированные
для навесного монтажа резисторы С5-35B, предназначены для
работы в цепях постоянного и переменного тока.
|
|
Условия эксплуатации:
|
|
Синусоидальная вибрация:
|
|
- диапазон частот, Hz
|
10 - 1000
|
|
- амплитуда ускорения, m/s2
|
200
|
|
Механический удар:
|
|
Одиночного действия:
|
|
- пиковое ударное ускорение, m/s2
|
5000
|
|
- длительность действия, ms
|
0,5 ± 0,2
|
|
Многократного действия:
|
|
- пиковое ударное ускорение, m/s2
|
1500
|
|
- длительность действия, ms
|
1 ± 0,3
|
|
- атмосферное пониженное рабочее давление,
Pa
|
666
|
|
- атмосферное повышенное рабочее давление,
Pa
|
303960
|
|
- повышенная рабочая температура среды,
K
|
343
|
|
- максимально допустимая рабочая температура
среды, K
|
428
|
|
- пониженная рабочая температура среды,
K
|
213
|
|
- смена температур
|
от 428 до 213
|
|
- повышенная относительная влажность
при температуре 308 K без конденсации влаги
|
98
|
|
|
|
|
Технические характеристики:
|
|
Номинальная мощность
рассеяния, W
|
Величина сопротивления,
Ом
|

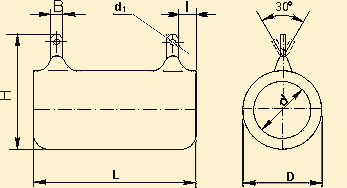

Размеры, mm
|
Масса, g, не более
|
|
L
|
D
|
H
|
d
|
d1
|
B
|
l
|
|
3
|
1 - 5600
|
26 ± 1,2
|
14 ± 1,0
|
28 ± 3,0
|
|
2+0,25
|
4,5-0,3
|
|
16
|
|
8
|
1 - 12000
|
35 ± 1,5
|
23
|
|
10
|
1 - 16000
|
41 ± 1,5
|
27
|
|
16
|
1 - 24000
|
45 ± 1,5
|
17 ± 1,0
|
31 ± 3,0
|
|
36
|
|
25
|
1 - 39000
|
50 ± 2,0
|
21 ± 1,5
|
35 ± 3,0
|
13 ± 1,6
|
52
|
|
50
|
1 - 110000
|
90 ± 2,5
|
29 ± 1,5
|
43 ± 4,0
|
|
3+0,25
|
6-0,3
|
|
120
|
|
80
|
1 - 200000
|
140 ± 3,0
|
200
|
|
100
|
1 - 240000
|
170 ± 3,5
|
230
|
|
160
|
1 - 240000
|
215 ± 4,0
|
|
300
|
|
|
